Обратноосмотическая установка работала ровно, но за последние две недели солесодержание пермеата выросло вдвое. Все нормализованные параметры говорят об одном: где-то в ряду есть локальная утечка солевого потока в канал пермеата. Менять весь блок мембран дорого и преждевременно — но и работать дальше с таким пермеатом нельзя.
В такой ситуации нужен точечный инструмент диагностики, который укажет конкретный повреждённый элемент. Это метод зондирования центральной трубки пермеата — пошаговое измерение проводимости вдоль ряда мембранных элементов с помощью тонкого зонда, заводимого внутрь центральной трубки.
Эта статья — практическое руководство по методике зондирования для сервисных инженеров и эксплуатационного персонала промышленных установок обратного осмоса.
Симптомы, при которых нужно зондирование
Не каждое отклонение от паспортных параметров требует зондирования. Метод нужен, когда поведение системы указывает на локальное механическое повреждение одного или нескольких элементов в корпусе, а не на общую деградацию или загрязнение.
Признаки, при которых зондирование оправдано:
- Резкий рост нормализованного солепропускания — в 1,5–3 раза и более за короткий период (от нескольких часов до 2–3 недель), при том что поток пермеата и перепад давления не изменились или изменились незначительно.
- Скачок проводимости пермеата после события: после гидроудара, аварийной остановки насоса исходной воды, неправильного запуска с превышением давления, химической промывки.
- Резкое падение перепада давления в первой ступени с одновременным ростом солепропускания — типичный признак телескопирования: элемент сместился внутри корпуса, нарушив уплотнение.
- Высокая проводимость пермеата после перевозки или повторного монтажа — повод проверить, не было ли повреждено уплотнительное кольцо между центральной трубкой и адаптером.
Если же параметры дрейфуют плавно в течение нескольких месяцев, зондирование не покажет ничего полезного: это, скорее всего, общая деградация мембраны или равномерное загрязнение, и проблема решается промывкой или плановой заменой всего ряда.
Что такое зондирование центральной трубки пермеата
Внутри мембранного элемента рулонного типа поток пермеата собирается с обеих сторон листа мембраны и стекает в продольную центральную трубку. Все элементы в одном корпусе соединены через свои центральные трубки пластиковыми адаптерами с уплотнительными кольцами, образуя единый канал пермеата от первого элемента (со стороны исходной воды) до конца корпуса.
Идея метода простая. Если в одном из элементов есть утечка солёной воды в канал пермеата — через повреждение клеевого шва, дефект мембранного слоя, разрыв при телескопировании или утечку через уплотнение — то в этом месте проводимость пермеата внутри центральной трубки скачком возрастает. Двигая тонкий зонд проводимости вдоль трубки, можно построить профиль и увидеть, на каком именно элементе появляется скачок.
В сервисном жаргоне метод иногда называют «пробингом» (от англ. probing). По-русски точнее — зондирование центральной трубки пермеата.
Зондирование проводят на работающей или специально подготовленной установке. Зонд вводят через торец корпуса, с противоположной от входа исходной воды стороны, последовательно проходя через каждый адаптер до первого элемента.
Оборудование: зонд проводимости, кондуктометр, насос
Базовый комплект для зондирования включает три-четыре позиции.
1. Зонд проводимости. Это тонкая трубка из нержавеющей стали, на конце которой смонтирован миниатюрный электрод проводимости. Длина зонда должна перекрывать всю длину корпуса с запасом — для шестиэлементного корпуса 8040 это не менее 7 метров. Внешний диаметр зонда подбирается под диаметр центральной трубки пермеата так, чтобы зонд свободно проходил через все адаптеры, но при этом не было избыточного зазора. Электрический кабель от датчика выводится по внутренней полости зонда и подключается к кондуктометру.
2. Переносной кондуктометр с шкалой, охватывающей диапазон проводимости пермеата (обычно от единиц до сотен мкСм/см) и диапазон проводимости концентрата (от тысяч до десятков тысяч мкСм/см). Прибор должен иметь автоматическую компенсацию по температуре и быстрый отклик — иначе сложно поймать скачок при движении зонда.
3. Манометр на пермеате с малым диапазоном (0–4 бар) и точностью не хуже 0,05 бар. Используется при варианте методики с регулируемым подпором давления пермеата.
4. Циркуляционный насос пермеата с регулировкой расхода — небольшой пищевой насос на 0,3–1,5 м³/ч с пластиковыми фитингами. Нужен для второго варианта методики (см. ниже), где пермеат принудительно прокачивается через корпус в обратном направлении.
Дополнительно — комплект адаптеров для подключения шланга от насоса к порту пермеата, мерная ёмкость, секундомер, журнал для записи проводимости с шагом по длине корпуса.
Подготовка системы перед измерением
Точность зондирования напрямую зависит от подготовки системы. Если этапы пропустить, профиль проводимости получится размытым, и определить повреждённый элемент будет невозможно.
- Стабилизация режима. Установка должна проработать не менее 30–60 минут в штатном режиме, чтобы поля концентраций стабилизировались по длине корпуса и по толщине мембранного канала.
- Запись исходных параметров. Зафиксируйте расход исходной воды, расход пермеата, расход концентрата, давление на входе, давление концентрата, давление пермеата, проводимость исходной воды, пермеата и концентрата. Эти данные нужны для последующего сопоставления с профилем.
- Выбор корпуса для зондирования. Сначала определите, в какой ступени и в каком конкретном корпусе проблема: измерьте проводимость пермеата на выходе каждого корпуса отдельно. Зондировать нужно тот корпус, который даёт наибольший вклад в общую проводимость.
- Сброс давления пермеата в зондируемом корпусе. Линию пермеата отсоединяют, чтобы не создавать встречного давления при вводе зонда. На остальных корпусах системы оставляют штатный режим.
- Снятие торцевой крышки со стороны, противоположной входу исходной воды. Зонд будет заводиться навстречу потоку пермеата, проходя через адаптеры и центральные трубки всех элементов.
Между корпусами ставят метки длины элементов: 1016 мм на каждый стандартный элемент 8040 плюс длина адаптера (обычно 30 мм). Эти метки позволят при последующей расшифровке профиля точно соотнести скачок проводимости с конкретным элементом.
Пошаговая методика: метод 1 и метод 2
Для зондирования используют два варианта методики. Они различаются тем, как именно создаётся поток пермеата по центральной трубке в момент измерения.
Метод 1: зондирование на работающей установке

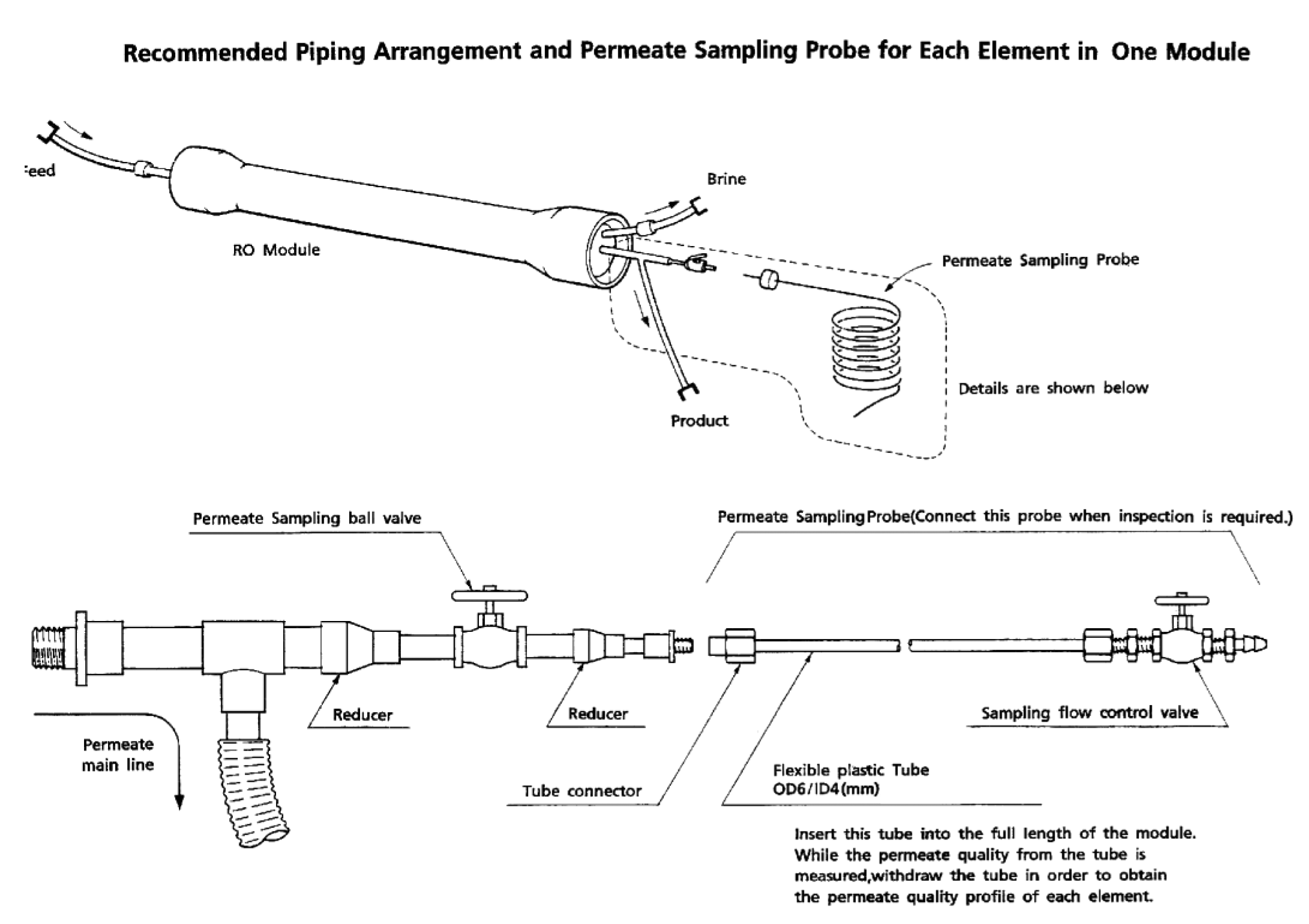

Установка продолжает работать в штатном режиме: исходная вода под давлением, мембраны выдают пермеат, концентрат сбрасывается. Зонд вводят через торцевую крышку и медленно продвигают по центральной трубке.
Внутри трубки идёт поток пермеата от первого элемента к выходу. Зонд регистрирует «средневзвешенную» проводимость потока в каждой точке: чем ближе зонд к выходу, тем больше суммарный вклад всех предыдущих элементов. Если на каком-то элементе есть локальная утечка солёной воды, проводимость будет ступенчато расти при прохождении этого элемента и оставаться повышенной до конца корпуса.
Преимущества метода 1: не нужен дополнительный насос, не нужно останавливать систему, измерение быстрое. Недостаток — пермеат от неповреждённых элементов разбавляет солевой выброс с повреждённого, и скачок проводимости получается сглаженным. Метод подходит, когда утечка большая и явная.
Метод 2: зондирование с принудительной прокачкой пермеата
Установка остаётся под рабочим давлением со стороны исходной воды, но дополнительно к порту пермеата подключают циркуляционный насос. Насос прокачивает пермеат через центральную трубку в обратном направлении — от выхода к входу — с небольшим, контролируемым расходом (обычно в несколько раз меньше штатного расхода пермеата).
В этой схеме на каждом элементе через мембранный слой продолжает идти штатный поток пермеата с солями. Но из-за обратной прокачки локальный «выброс» с повреждённого элемента не уходит вниз по течению, а накапливается в трубке. Это резко повышает контраст: на повреждённом элементе проводимость скачком возрастает и стоит чёткой ступенькой, без размытия.
Метод 2 точнее и позволяет различать утечки меньшего масштаба, но требует больше оборудования и времени на подключение.
Независимо от выбранного метода, последовательность действий одинакова:
- Завести зонд через торцевую крышку до первого адаптера и обнулить точку отсчёта по длине.
- Медленно (5–10 см в секунду) продвигать зонд вдоль трубки, через каждые 50–100 мм останавливаться и записывать показание кондуктометра, длину от исходной точки и номер элемента.
- На каждом стыке адаптеров (то есть на границе между элементами) делать отдельную точку — это самые важные узлы профиля.
- После выхода зонда на торцевую крышку со стороны исходной воды — остановиться, зафиксировать точку окончания, аккуратно извлечь зонд обратно.
- На обратном ходе провести контрольное измерение в нескольких ключевых точках — если показания совпадают с прямым ходом, профиль можно считать достоверным.
Чтение профиля проводимости вдоль ряда элементов
Результат зондирования — это таблица или график «проводимость как функция длины от торца» с привязкой к номерам элементов. Расшифровка профиля требует понимания того, как поток пермеата распределяется по длине корпуса.
В штатном корпусе без повреждений проводимость пермеата плавно возрастает от первого элемента (где исходная вода ещё мало концентрирована) к последнему (где концентрат уже сильно пересолен). Этот рост — не дефект, а нормальное явление: на каждом последующем элементе растёт солевая нагрузка, и солепропускание пропорционально ей.
Дефекты на профиле проявляются как ступенька — резкий локальный рост проводимости в пределах одного элемента, выходящий за пределы плавной кривой. Высота ступеньки прямо связана с масштабом утечки: 50–100 мкСм/см — маленький дефект (вероятно, точечное повреждение мембранного слоя), 500–2000 мкСм/см — крупная утечка (повреждение клеевого шва или телескопирование).
Несколько правил расшифровки:
- Ступенька в начале элемента (со стороны исходной воды) обычно означает повреждение уплотнительного кольца адаптера между этим элементом и предыдущим.
- Ступенька в середине элемента чаще всего указывает на повреждение клеевого шва листа мембраны или дефект мембранного слоя.
- Ступенька на стыке элементов с резким переходом — утечка через уплотнительное кольцо адаптера.
- Постепенный рост в пределах одного элемента с невысокой амплитудой — нормальное явление, дефекта нет.
Типичные картины повреждений
За годы эксплуатации сложился набор типовых картин, которые помогают быстро поставить «диагноз» по форме профиля.
| Картина на профиле | Вероятная причина | Действие |
|---|---|---|
| Резкая ступенька (1500–3000 мкСм/см) на стыке двух элементов | Утечка через уплотнительное кольцо адаптера | Заменить уплотнительное кольцо и адаптер, проверить состояние посадочных поверхностей центральной трубки |
| Плавный, но крутой подъём (500–1500 мкСм/см) в середине элемента | Повреждение клеевого шва листа мембраны | Заменить элемент |
| Очень высокая ступенька (более 3000 мкСм/см) на первом элементе со стороны исходной воды, одновременно — падение перепада давления | Телескопирование первого элемента | Заменить элемент. Проверить причину: гидроудар, превышение расхода, отсутствие противотелескопического кольца или дистанционной шайбы |
| Маленькие ступеньки (50–200 мкСм/см) на нескольких элементах подряд | Окислительное повреждение мембранного слоя (свободный хлор, пероксид водорода, гипохлорит) | Замена всего ряда + диагностика предподготовки и системы дехлорирования |
| Профиль ровный, но общий уровень очень высокий | Общая деградация мембранного слоя или превышение срока эксплуатации | Плановая замена ряда |
| Ступенька только на последнем элементе со стороны концентрата | Локальное солевое отложение или биообрастание, разрушившее мембранный слой | Замена элемента + ревизия предподготовки и режима извлечения |
В большинстве случаев зондирование выявляет один или два повреждённых элемента из шести в корпусе. Точечная замена даёт огромную экономию по сравнению с заменой всего ряда.
Что делать после нахождения повреждённого элемента
Найденный повреждённый элемент — это не сразу повод заказывать новый. Перед заменой нужно убедиться, что причина повреждения устранена, иначе новый элемент повторит судьбу старого через несколько недель.
- Записать серийный номер элемента и сохранить данные профиля. Они потребуются для рекламации производителю и для последующей автопсии (вскрытия элемента в лаборатории).
- Снять элемент и осмотреть его визуально. Проверить торцы клеевого шва, целостность противотелескопического кольца, состояние центральной трубки и адаптеров, наличие признаков телескопирования (вытянутые слои, смещённые витки).
- Восстановить причину отказа. Если это телескопирование — проверить настройки насоса исходной воды, наличие гидроударов, состояние клапанов аварийного сброса. Если повреждение клеевого шва — проверить, не было ли резких пусков с превышением давления. Если окислительное повреждение — проверить систему дехлорирования и регламент промывок.
- Заменить повреждённый элемент и уплотнения. Все уплотнительные кольца между этим элементом и соседями должны быть заменены, даже если выглядят целыми: они уже работали в зоне повышенного напряжения.
- После замены повторить зондирование. Профиль должен стать плавным, без ступенек. Если ступенька осталась — значит, в корпусе есть ещё один повреждённый элемент, который при первом измерении был «затенён» более крупным.
- Перенастроить мониторинг. В журнал эксплуатации внести событие, скорректировать график плановых промывок и ревизий.
