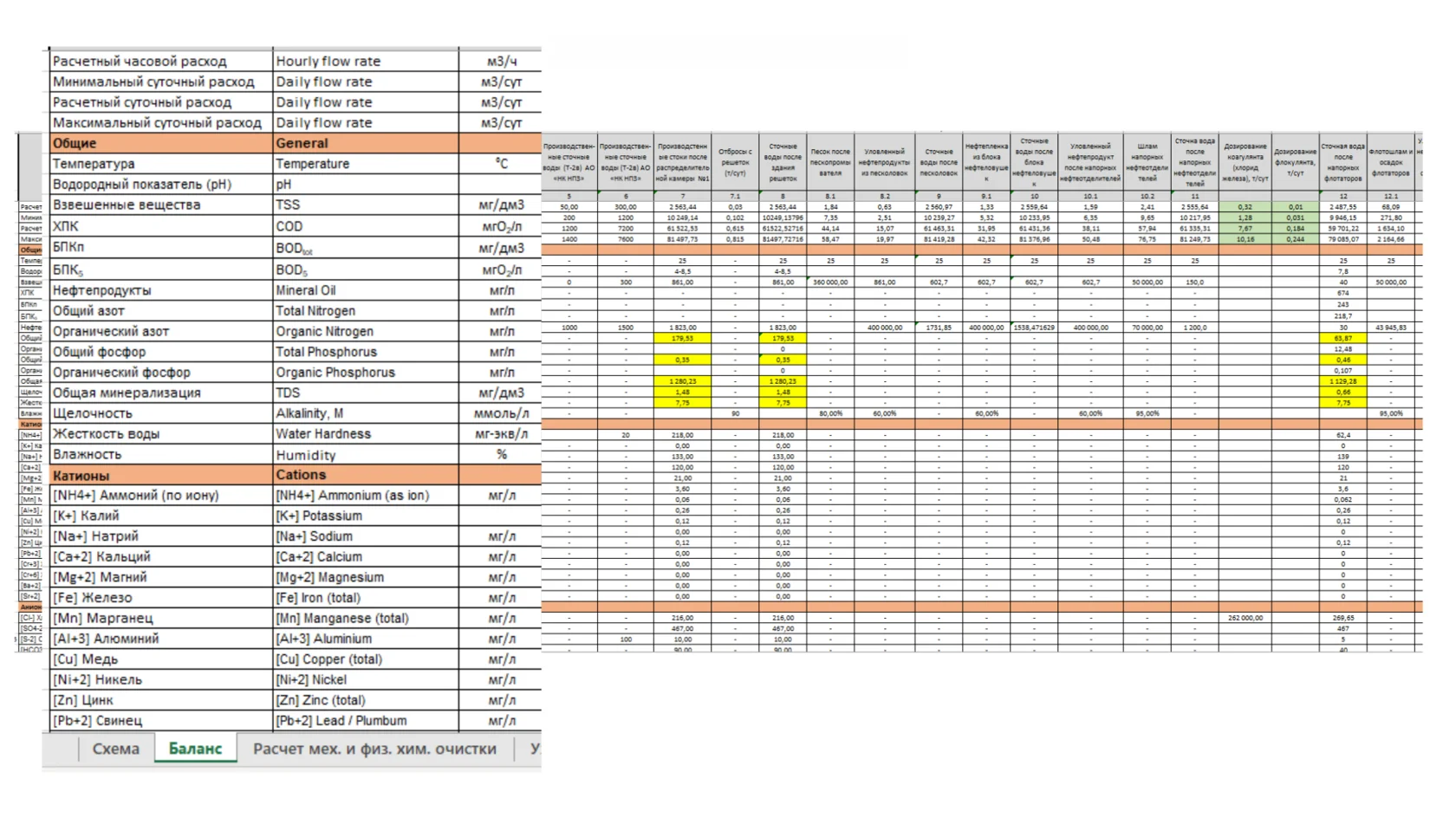

Разрабатываем Основные Технические Решения (ОТР) для канализационных очистных сооружений строго по ГОСТ Р 70953-2023. На фото — фрагмент материального баланса: расчётная модель с прослеживанием каждого компонента по технологической цепочке.
Что такое ОТР и зачем они нужны
Основные технические решения — это предпроектный документ, который определяет оптимальную технологическую схему очистных сооружений до начала проектирования.
ГОСТ Р 70953-2023 определяет ОТР как «укрупнённое описание основных технологических и технических решений по оптимальному варианту строительства или реконструкции КОС, произведённое на основе обработки и анализа исходных данных, технической и экономической проработки и оценки вариантов, технологических расчётов».
Без ОТР проектировщик работает вслепую: берёт типовую схему, закладывает запасы, получает перерасход капитальных и эксплуатационных затрат. С ОТР — выбирает решение из проработанных вариантов, обоснованное расчётами и экономикой.
Когда разработка ОТР обязательна
ГОСТ Р 70953-2023 устанавливает требования в зависимости от мощности КОС:
| Категория КОС | Объём сброса, м³/сут | Разработка ОТР |
|---|---|---|
| Сверхкрупные | > 600 000 | Обязательно |
| Крупнейшие | 200 000–600 000 | Обязательно |
| Крупные | 40 000–200 000 | Обязательно |
| Большие | 10 000–40 000 | Обязательно |
| Средние | 4 000–10 000 | Обязательно |
| Небольшие | 1 000–4 000 | Рекомендовано |
| Малые | 100–1 000 | На усмотрение заказчика |
Для КОС мощностью свыше 40 000 м³/сут ГОСТ рекомендует выполнять ОТР как отдельную работу, предшествующую проектированию.
Что входит в отчёт о разработке ОТР
Результат работы — отчёт о разработке ОТР по КОС. Его структура определена разделом 7 и приложением В стандарта:
Раздел 1. Описание существующего положения. Техническая и экологическая информация о КОС: существующая технологическая схема, техническое состояние сооружений, результаты обследования. Для реконструкции — данные производственного контроля за 10 лет (среднесуточные притоки) и 3 года (суточные данные).
Раздел 2. Обработка и анализ исходных данных. Статистическая обработка данных по притокам и составу сточных вод. Верификация в соответствии с СП 32.13330. Определение расчётных расходов и концентраций загрязняющих веществ.
Раздел 3. Вариантные технико-экономические проработки (ВТЭП). Ключевой раздел. Для каждого функционального узла технологической схемы прорабатываются варианты решений с оценкой капитальных и эксплуатационных затрат. ГОСТ требует сравнивать стоимость жизненного цикла, а не только стоимость строительства.
Раздел 4. Собственно ОТР. Описание выбранной технологической схемы с обоснованием каждого решения. Технологические расчёты, материальные балансы, спецификация основного оборудования.
Раздел 5. Утверждаемая часть ОТР. Документ, утверждаемый заказчиком. Содержит исходные данные для проектирования и развёрнутые требования к технологическим аспектам объекта. Становится приложением к заданию на проектирование.
Материальные балансы — как мы их считаем
Для промышленных стоков материальный баланс — обязательная часть ОТР. Без него невозможно обосновать выбор технологии и оценить достижимость нормативов.
Что делаем:
-
Анализируем состав стока. Все ключевые компоненты: взвешенные вещества, нефтепродукты, тяжёлые металлы, БПК, ХПК, азот, фосфор. Для каждого производства — свой набор специфичных загрязнителей.
-
Строим технологическую цепочку. Проектируем последовательность функциональных узлов: усреднение, реагентная обработка, отстаивание, флотация, биологическая очистка, доочистка. Для каждого узла задаём степень удаления компонентов.
-
Сводим баланс по каждому узлу. Входящий поток, степень очистки, выходящий поток. Учитываем разделение на очищенную воду и побочные потоки: осадок, флотошлам, регенераты, возвратные потоки.
-
Прослеживаем маршрут каждого компонента. В итоговой таблице видно, на каком именно узле удаляется каждое вещество. Если компонент не удаляется до норматива — корректируем схему до того, как начинается проектирование.
-
Проверяем замыкание. Масса загрязнений на входе = масса удалённых + масса в очищенной воде + масса в побочных потоках. Если баланс не сходится — ищем ошибку.
Вариантные технико-экономические проработки
ГОСТ Р 70953-2023 требует сравнения вариантов не по стоимости строительства, а по затратам жизненного цикла (ГОСТ Р 27.202, ГОСТ Р 58785). Это принципиально меняет выбор решений.
Пример: мембранный биореактор дороже в строительстве, чем классический аэротенк с вторичным отстойником. Но за 20 лет эксплуатации экономия на площади, персонале и качестве очистки может перевесить разницу в капитальных затратах.
Для каждого варианта считаем:
- Капитальные затраты (оборудование, строительство, монтаж)
- Эксплуатационные затраты (реагенты, электроэнергия, персонал, утилизация осадка)
- Затраты жизненного цикла на расчётный период
Наша специализация — промышленные стоки
Стандарт разработан прежде всего для городских КОС, но прямо указывает на применимость к «системам водоотведения промышленных предприятий с учётом имеющихся различий».
Промышленные стоки сложнее: переменный состав, специфические загрязнители, жёсткие требования. Именно здесь ОТР дают максимальный эффект — цена ошибки при выборе технологии высока, а вариантность решений велика.
Мы работаем с производствами: гальваника, металлообработка, пищевая промышленность, химические предприятия, нефтехимия.
Что получает заказчик
Комплект документации ОТР по ГОСТ Р 70953-2023:
- Отчёт о разработке ОТР с обработкой исходных данных
- Вариантные технико-экономические проработки по узлам
- Технологическая схема с расходами и составами потоков
- Таблицы материальных балансов по каждому узлу
- Обоснование выбора оборудования
- Расчёт реагентов и энергопотребления
- Утверждаемая часть ОТР — готовая к подписанию и передаче на проектирование
ВАКО Инжиниринг разрабатывает ОТР для канализационных очистных сооружений и промышленных систем очистки сточных вод. Расчёт стоимости — по техническому заданию.
